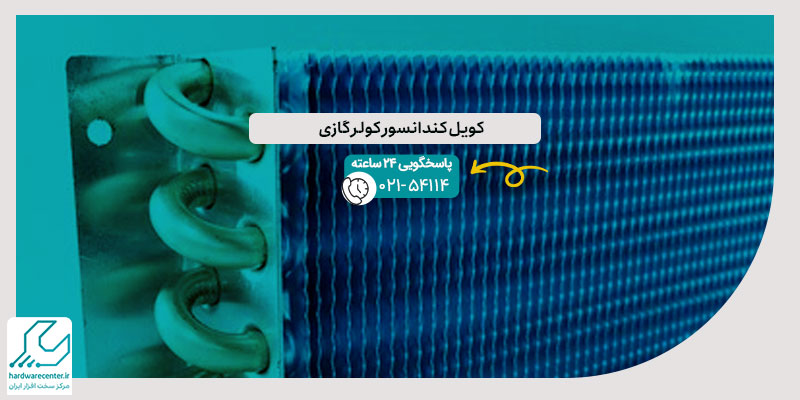

کویل کندانسور کولر گازی یکی از قطعات کلیدی سیستم های تهویه مطبوع است که نقش مهمی در فرآیند انتقال حرارت و خنک سازی محیط ایفا می‌کند. این کویل ها در انواع کولر های گازی و اسپلیت مورد استفاده قرار می‌گیرند و عملکرد بهینه آن ها به میزان قابل توجهی بر کارایی و مصرف انرژی دستگاه تأثیر می‌گذارد. در این مقاله به بررسی ساختار، عملکرد و معرفی انواع کویل کندانسور اسپلیت پرداخته ایم تا با شناخت بهتر این قطعه، طول عمر و کارایی کولر خود را افزایش دهید.
کندانسور چیست؟
کندانسور در حقیقت یک نوع مبدل حرارتی است که در تجهیزات سرمایشی و تبریدی به‌کار می رود و وظیفه اصلی آن، دفع گرمای ایجاد شده در سیستم می باشد. در سیستم های تبرید تراکمی، زمانی که بخار مبرد از کمپرسور خارج می شود، وارد این بخش شده و در اثر خنک سازی، از حالت بخار به مایع تبدیل می‌گردد. این فرآیند تحت فشار بالا انجام می‌شود تا راندمان تبدیل حرارتی به حداکثر برسد.
کویل کندانسور کولر گازی چیست؟
در ساختار سیستم های تبرید تراکمی، دو نوع کویل وجود دارد که یکی از مهم ترین آن ها، کویل کندانسور است. این قطعه وظیفه دارد بخش پایانی چرخه تبادل حرارت را کامل کند و گرمای جذب شده در سیستم را به فضای بیرون منتقل نماید. از آنجا که دفع گرما باید در محیطی باز انجام شود، محل نصب کویل کندانسور خارج از فضای داخلی و در بخش بیرونی دستگاه در نظر گرفته می شود.
انواع کویل کندانسور کولر گازی
شکل، ابعاد و جنس کویل های کندانسور کولر گازی بر اساس ویژگی های انتقال حرارتی سیالاتی که در دو سمت آن جریان دارند، طراحی می شود. به عنوان مثال، اگر سیال خنک‌کننده در بیرون کندانسور هوا باشد، به دلیل ضریب انتقال حرارت پایین هوا، نیاز به استفاده از پره ها برای افزایش سطح و بهبود تبادل گرما وجود دارد.
در مقابل، آب به دلیل چگالی بالاتر و ضریب انتقال حرارت همرفتی بیشتر، کارایی بهتری در جذب گرمای مبرد دارد و هنگام استفاده از آن، نیازی به تعبیه پره نخواهد بود. به طور کلی، کویل های کندانسور بر اساس نوع کاربرد و سیال مورد استفاده دسته بندی می شوند. یکی از متداول ترین انواع آن‌ها، کویل کندانسور هواخنک است.
کویل کندانسور هوا خنک
این کویل از لوله هایی مجهز به فین ساخته می‌شود که مبرد درون آن‌ها جریان دارد. در بخش بیرونی این لوله‌ها، هوا به عنوان سیال خنک‌کننده عمل کرده و گرمای موجود در مبرد را جذب می‌کند. انتقال حرارت از مبرد به هوا به دو روش انجام می گیرد. زمانی که میزان تبادل حرارتی مورد نیاز کم باشد، از همرفت طبیعی استفاده می شود؛ در این حالت، هوای گرم اطراف کویل ها به سمت بالا حرکت کرده و جای خود را به هوای خنک می دهد.
در بیشتر کاربردها که نیاز به خنک‌کاری سریع تر و حجم بالاتری از انتقال حرارت است، از همرفت اجباری بهره گرفته می شود. در این روش، با کمک فن یا دمنده، جریان هوا به صورت مستقیم روی کویل هدایت شده و فرآیند دفع گرما با کارایی بیشتری انجام می شود. برای ساخت کویل های کندانسور هوا خنک از متریال متنوعی استفاده می‌شود، اما لوله ها از جنس مس و فین ها از آلومینیوم انتخاب می شوند تا هم مقاومت و هم انتقال حرارت مطلوبی حاصل گردد.
کویل کندانسور آب خنک
کویل های آب خنک زمانی به کار می‌روند که توان کمپرسور سیستم تبرید حداقل یک اسب بخار باشد. این مدل از کویل کندانسور، در صورتی که آب باکیفیت و به میزان کافی در دسترس باشد، از نظر بازدهی و صرفه جویی اقتصادی، بهترین انتخاب محسوب می شود. در این نوع کویل، به جای هوا، فرآیند انتقال گرمای مبرد به آب انجام می‌شود که کارایی بالایی در خنک‌سازی ایجاد می‌کند.
کویل دولوله‌ای
یکی از انواع پرکاربرد در بین کویل های آب خنک، کویل دولوله‌ای است. این نوع کندانسور از یک لوله داخلی که آب در آن جریان دارد و درون یک لوله بزرگ تر که حامل مبرد است، تشکیل شده است. در این طراحی، بیشتر گرمای مبرد توسط آب جذب می شود و تنها بخش اندکی از آن به هوای اطراف منتقل خواهد شد. با این حال، به علت استفاده زیاد از واشر ها و فلنج ها در ساختار این مدل، نگهداری و سرویس آن نسبت به دیگر انواع کویل کندانسور کولر گازی کمی دشوارتر است.
کویل و پوسته
در مدل کویل و پوسته، یک پوسته فلزی وجود دارد که داخل آن مجموعه‌ای از لوله های آب مجهز به پره قرار گرفته است. در این مبدل حرارتی، آب از داخل لوله ها عبور می‌کند و در همین زمان، مبرد گرم در فضای داخلی پوسته جریان پیدا می‌کند. این نوع کویل کندانسور به دلیل ساختار ساده، قیمت مناسب و ابعاد فشرده، جزو مقرون به صرفه ترین گزینه ها به شمار می رود.
کویل پوسته و لوله
کویل پوسته و لوله شامل تعداد زیادی لوله است که درون یک پوسته استوانه ای قرار گرفته اند. در این طراحی، آب از داخل لوله ها عبور کرده و مبرد در فضای پوسته جریان دارد. درون پوسته، بفل ها یا صفحات مانع تعبیه شده اند تا مسیر حرکت مبرد را تغییر داده و موجب گردش بهتر آن می شوند. این ساختار، انتقال حرارت را بهینه کرده و کویل های پوسته و لوله را به یکی از انواع اقتصادی و با هزینه نگهداری پایین در میان کویل‌های کندانسور تبدیل کرده است.
کویل تبخیری
کویل تبخیری با هدف رفع مشکل استفاده از چندین کویل آب‌خنک در یک سیستم کوچک طراحی شده است. این نوع کویل کندانسور، عملکرد دوگانه کویل آب‌خنک و برج خنک‌کن را به طور همزمان ارائه می‌دهد و به دلیل طراحی خاص خود، نرخ انتقال حرارت بسیار بالایی دارد.
در این مدل، جریان آب از قسمت پایین دستگاه بر روی لوله‌های حامل مبرد حرکت می‌کند و به صورت همزمان، آب به شکل اسپری روی سطح لوله‌ها پاشیده می‌شود. عبور جریان هوا از روی این مجموعه، باعث تبخیر بخشی از آب و کاهش دمای آن شده و در نتیجه، فرآیند دفع گرما از مبرد با سرعت و کارایی بیشتری انجام می‌شود.
دسته‌بندی کویل کندانسور کولر گازی
مبدل های حرارتی موجود در سیستم‌های اسپلیت به طور کلی در دو دسته اصلی طبقه بندی می شوند که هر دو نقش مهمی در بهبود فرآیند سرمایش یا گرمایش دارند:
- کویل تبخیری در واحد داخلی دستگاه
- کویل کندانسور کولر گازی در واحد بیرونی
این دو بخش علاوه بر ایجاد رطوبت و جذب گرمای محیط، پس از مدتی کارکرد نیازمند سرویس کامل (Overhaul) یا تعویض خواهند بود. دلیل اصلی این موضوع، کاهش راندمان به دلیل تجمع گرد و غبار بر روی فین ها یا ایجاد رسوب در لوله های مسی و اطراف سیستم است.
زمانی که این آلودگی ها و رسوبات روی کویل فین دار شکل می‌گیرد، ظرفیت انتقال حرارت به شدت افت کرده و راندمان کلی سیستم تهویه مطبوع کاهش پیدا می‌کند، تا جایی که دستگاه دیگر عملکرد مطلوب خود را نخواهد داشت. اما سوال اینجاست که از کجا متوجه شویم زمان تعویض کویل کولر گازی رسیده است؟ در ادامه مقاله به این پرسش پاسخ خواهیم داد.
چه زمانی باید کویل کندانسور اسپیلت را تعویض کنیم
برای تشخیص زمان تعویض کویل کندانسور کولر گازی، چهار عامل اصلی وجود دارد که مستقیماً بر عملکرد و راندمان دستگاه تأثیر می‌گذارند. در مناطق با رطوبت بالا مانند شمال و جنوب کشور، خرابی کویل کندانسور از ظاهر آن قابل تشخیص است؛ اما در سایر مناطق، این موضوع بیشتر از طریق کاهش کارایی و افت راندمان کولر گازی قابل شناسایی است.
افزایش مصرف برق
اگر در صورتحساب برق ماهانه خود افزایش مصرف غیرمعمولی مشاهده کردید، علت آن کویل شما می باشد. البته لازم است توجه کنید که این افزایش مصرف ناشی از وسایل دیگر نیز می باشد، اما در صورتی که دلیلی برای مصرف بالای برق پیدا نکردید، کویل کولر شما کثیف شده است. آلودگی کویل باعث می شود موتور کولر برای جبران کاهش راندمان، فشار بیشتری تحمل کند و در نتیجه مصرف برق به طور چشمگیری افزایش یابد.
خاموش شدن ناگهانی کولر گازی
زمانی که کویل کندانسور به شدت کثیف و آلوده باشد، کولر برای خنک کردن محیط به انرژی بیشتری نیاز دارد. اگر به عملکرد کویل کندانسور کولر گازی واقف باشید، علت این مشکل را تشخیص می دهید. در صورت مواجهه با خاموشی ناگهانی دستگاه، ابتدا کویل کندانسور را بررسی و در صورت نیاز آن را تمیز کنید تا مشکل برطرف شود.
کاهش توان تولید سرما یا گرما
کویل کندانسور وظیفه اصلی انتقال گرما از محیط داخلی به بیرون را دارد. اگر این بخش دچار آلودگی یا گرفتگی شود، عملکرد آن مختل شده و گرما به درستی از محیط خارج نمی شود. این موضوع باعث می شود هوای خنک تولید شده با گرمای برگشتی ترکیب شود و کیفیت سرمایش یا گرمایش محیط کاهش یابد. در چنین شرایطی، احساس گرما یا سرمای ناکافی نشانه واضحی از نیاز به تعویض یا سرویس کویل است.
افت کیفیت هوا و ایجاد حساسیت
آلودگی و تجمع گرد و غبار در کویل کندانسور و دیگر قطعات تهویه مطبوع می‌تواند باعث کاهش کیفیت هوای محیط شود. این کاهش کیفیت ممکن است به صورت ایجاد حساسیت های تنفسی و مشکلاتی مانند تنگی نفس بروز کند. حتی اگر در ظاهر تغییر محسوسی نباشد، کاهش کیفیت هوا اثرات قابل توجهی بر سلامت افراد خواهد داشت. در نتیجه، تمیز نگه داشتن و در صورت نیاز تعویض کویل کندانسور، نقش مهمی در حفظ سلامت و آسایش افراد ایفا می‌کند.
در نهایت، نگهداری منظم و بررسی دوره ای کویل کندانسور کولر گازی به شما کمک می‌کند تا از بروز مشکلات جدی جلوگیری کرده و راندمان دستگاه را در بهترین حالت حفظ کنید.
قیمت کویل کندانسور کولر گازی
قیمت کویل کندانسور اسپلیت به‌طور دقیق قابل تعیین نیست، زیرا عوامل متعددی در این زمینه تأثیرگذار هستند. هر نوع کویل کندانسور بر اساس متراژ لوله مسی مصرفی ساخته می شود و در برخی موارد قطر لوله ها نیز متفاوت است که این موضوع در قیمت نهایی تأثیرگذار است. علاوه بر این، نوسانات قیمت مواد اولیه مانند فین ها و لوله های مسی، یکی از مهم ترین دلایل تغییر قیمت ها به شمار می‌آید.
همچنین ظرفیت های مختلف کولر گازی و طراحی های متفاوت شرکت های تولیدکننده از دیگر عوامل تعیین‌کننده قیمت کندانسور محسوب می شوند. برای دریافت قیمت دقیق و استعلام هزینه تعویض یا خرید کندانسور کولر گازی، با مرکز سخت‌افزار ایران تماس بگیرید تا بر اساس مدل دستگاه و مشخصات دقیق، هزینه نهایی به شما اعلام شود.
